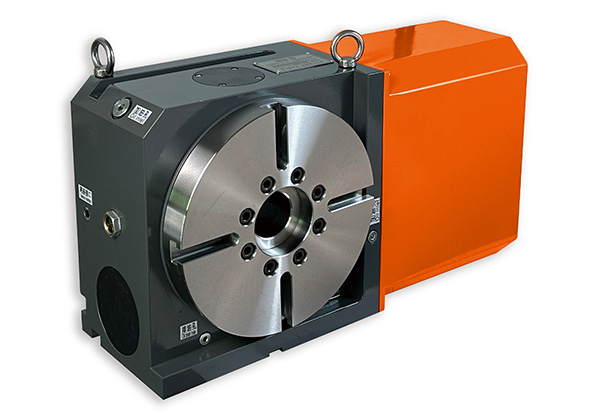

RTN500

頡田精密凸輪式數控轉臺產品內部采用凸輪滾子傳動結構，凸輪與滾針軸承預壓無間隙滾動傳動，無滑動摩擦，持續(xù)保持無間隙特性，正逆向運動重復精度高，無需定期校準和調整，且具有高剛性、重負載、高效率的特性，產品不會因溫升導致精度不良。

產品詳情

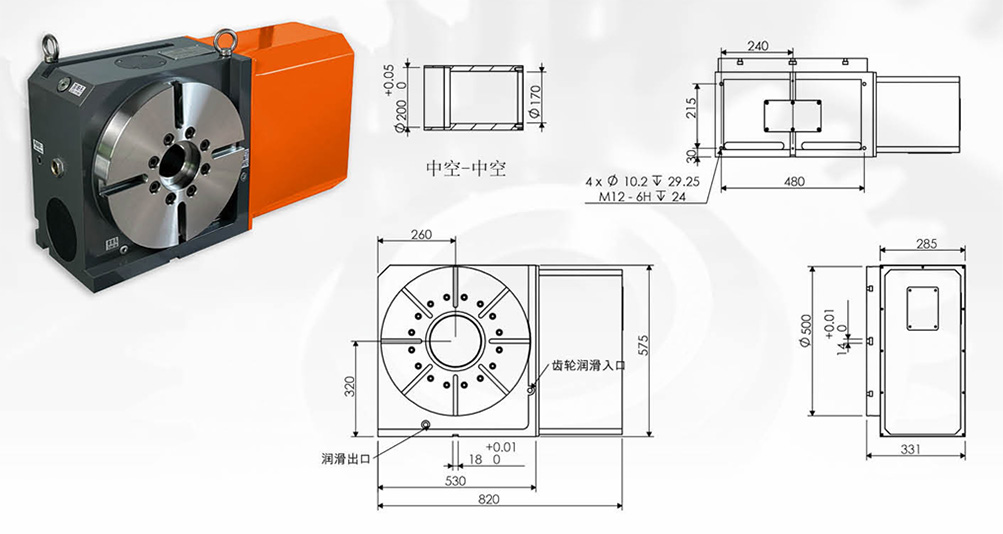

項目CODE NO型號		單位UNIT	RTN500
工作盤直徑Table diameter		Φmm	500
中心高度Center height		mm	320
中心孔徑Spindle hole		Φmm	200
盤面T型槽Tslot width		mm	14
基準定位鍵Guide key width		mm	18
伺服馬達Servo motor		FANUC	β22
伺服馬達Servo motor		MITSUBISH	HF302
最小設定單位Min increment			0.001°
減速比Gear ratio			1:80
最高轉速Max.rotation speed(3000rpm)		rpm	25
容許切削扭力Output rate torque		kg/m	350
鎖緊壓力Hydraulic resource pneumatic/hydraulic		kg/m²	40
鎖緊扭力Output torque at brake		kg/m	350
分割精度Indexing accuracy		sec	15
重復精度Repeatability		sec	4
產品質量Product quality		kg	600
容許承重Allowable worweight	立式vertical	kg	400
	臥式horizonta	kg	800
	立式尾座vertical tailstock	kg	800
容許負載 Allowable load		kgf-m	5000
		F*L kgf-m	400
		F*L kgf-m	350
