凸輪式零背隙數控轉臺

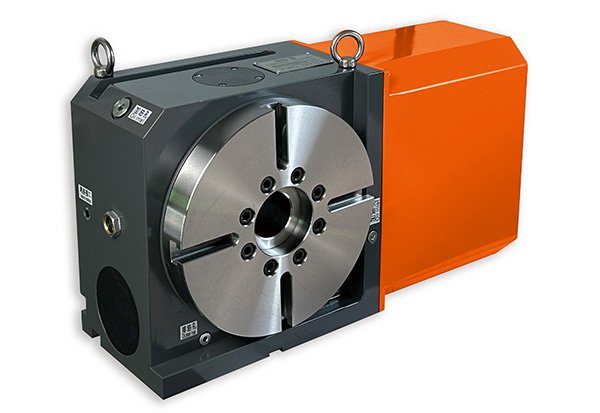

RTN255

頡田精密凸輪式數控轉臺產品內部采用凸輪滾子傳動結構，凸輪與滾針軸承預壓無間隙滾動傳動，無滑動摩擦，持續保持無間隙特性，正逆向運動重復精度高，無需定期校準和調整，且具有高剛性、重負載、高效率的特性，產品不會因溫升導致精度不良。

18961237225

產品詳情

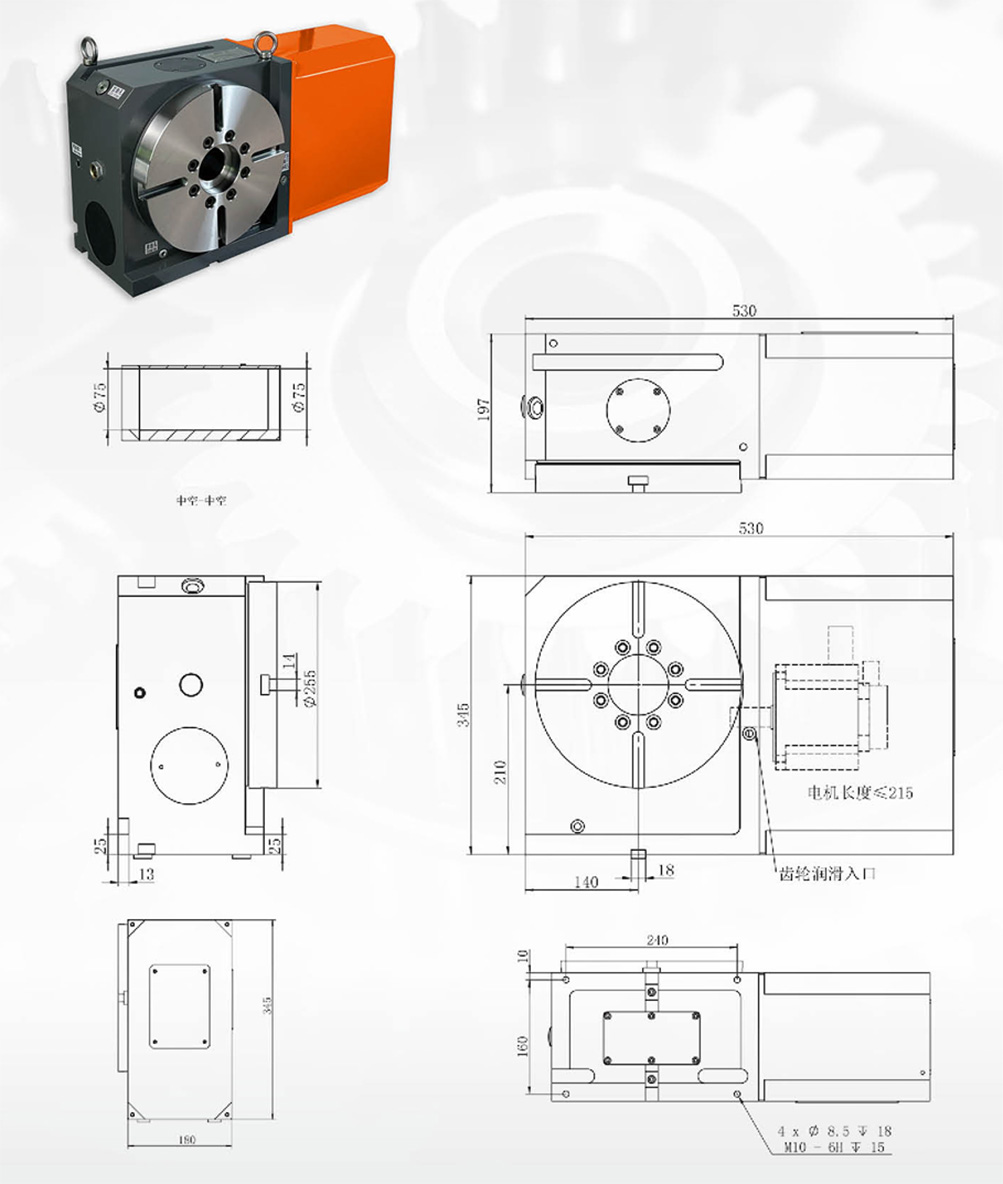

項目CODE NO型號		單位UNIT	RTN255
工作盤直徑Table diameter		①mm	255
中心高度Center height		mm	210
中心孔徑Spindle hole		①mm	75
盤面T型槽Tslot width		mm	14
基準定位鍵Guide key width		mm	18
伺服馬達Servo motor		FANUC	p12
伺服馬達Servo motor		MITSUBISH	HF104
最小設定單位Min increment			0.001°
減速比Gear ratio			1:60
最高轉速M(fèi)ax.rotation speed(3000rpm)		rpm	60
容許切削扭力Output rate torque		kg/m	50
鎖緊壓力Hydraulic resource pneumatic/hydraulic		kg/m²	20
鎖緊扭力Output torque at brake		kg/m	50
分割精度Indexing accuracy		sec	20
重復精度Repeatability		sec	4
產品質量Product quality		kg	110
容許承重Allowable worweight	立式vertical	kg	135
	臥式horizonta	kg	275
	立式尾座vertical tailstock	kg	275
容許負載 Allowable load		kgf-m	1700
		F*L kgf-m	190
		F*L kgf-m	150
