凸輪式零背隙數控轉臺

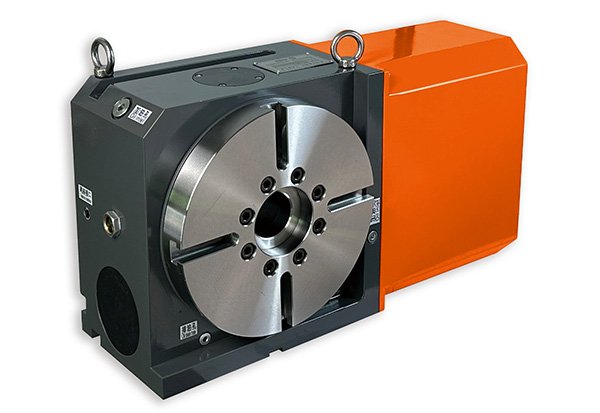

RTN400

頡田精密凸輪式數控轉臺產品內部采用凸輪滾子傳動結構，凸輪與滾針軸承預壓無間隙滾動傳動，無滑動摩擦，持續保持無間隙特性，正逆向運動重復精度高，無需定期校準和調整，且具有高剛性、重負載、高效率的特性，產品不會因溫升導致精度不良。

18961237225

產品詳情

項目CODE NO型號		單位UNIT	RTN320	RTN400
工作盤直徑Table diameter		Φmm	320	400
中心高度Center height		mm	210	255
中心孔徑Spindle hole		Φmm	110	160
盤面T型槽Tslot width		mm	14	14
基準定位鍵Guide key width		mm	18	18
伺服馬達Servo motor		FANUC	β22	β22
伺服馬達Servo motor		MITSUBISH	HF204	HF302
最小設定單位Min increment			0.001°	0.001°
減速比Gear ratio			1:60	1:60
最高轉速M(fèi)ax.rotation speed(3000rpm)		rpm	40	30
容許切削扭力Output rate torque		kg/m	100	220
鎖緊壓力Hydraulic resource pneumatic/hydraulic		kg/m²	30	35
鎖緊扭力Output torque at brake		kg/m	100	220
分割精度Indexing accuracy		sec	15	15
重復精度Repeatability		sec	4	4
產品質量Product quality		kg	116	350
容許承重Allowable worweight	立式vertical	kg	150	200
	臥式horizonta	kg	300	500
	立式尾座vertical tailstock	kg	300	500
容許負載 Allowable load		kgf-m	2000	4000
		F*L kgf-m	260	280
		F*L kgf-m	200	250

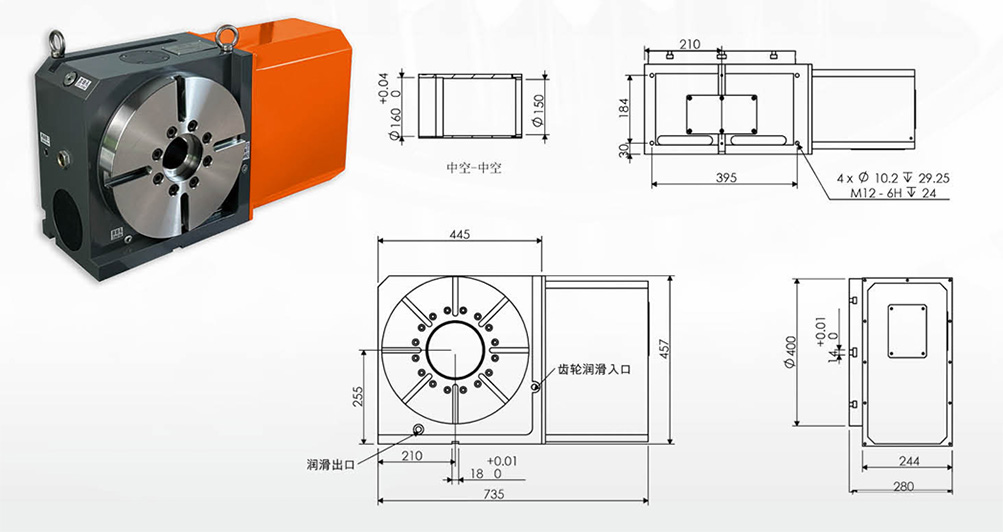

RTN400
