凸輪式零背隙數控轉臺

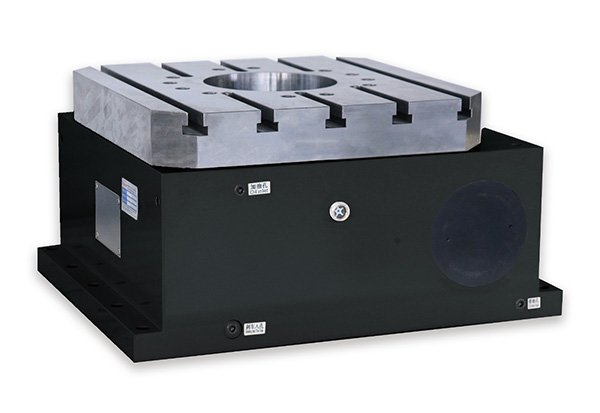

RTH600

精密臥式凸輪式轉臺，針對臥式專用機床四軸對產品內部結構調整優化，具有更高剛性和更強的負載能力，產品內部傳動采用凸輪滾子結構，凸輪與滾針軸承預壓無間隙滾動傳動，無滑動摩擦、正逆向運動重復精度高，無需定期校準和調整，持續保持無間隙特性，具有高精度高效率特性。

18961237225

產品詳情

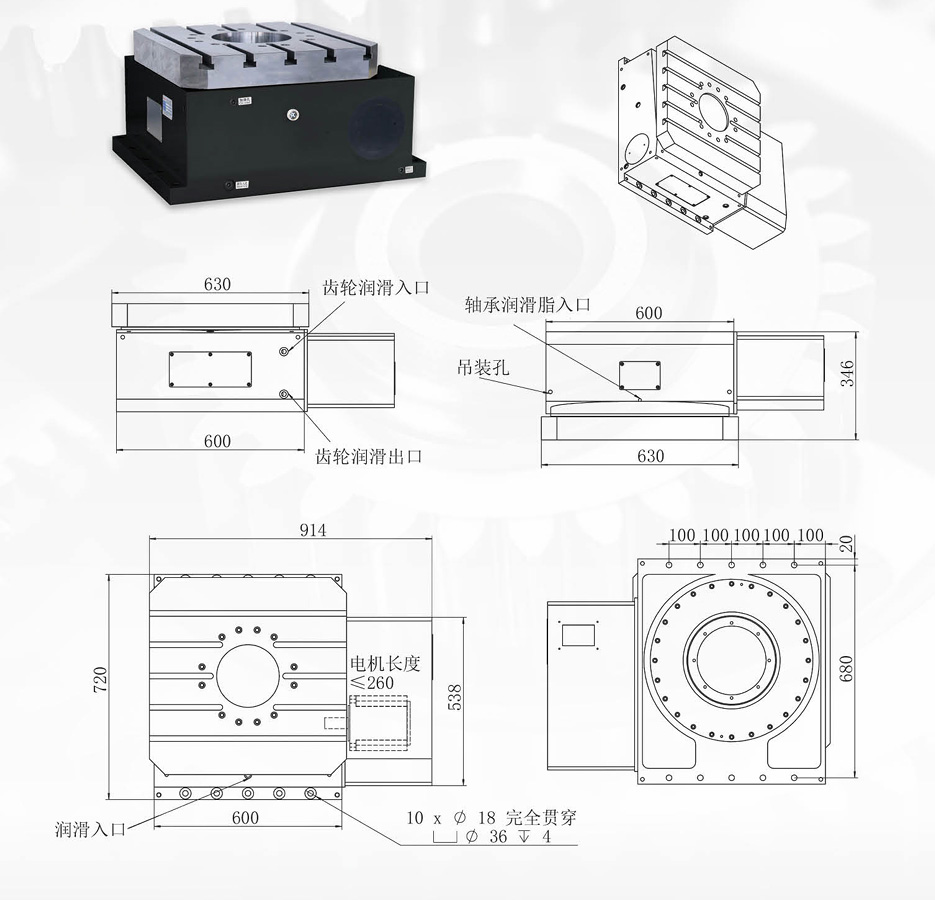

項目CODE NO型號		單位UNIT	RTH600
工作盤直徑Table diameter		Φmm	630*630
工作盤面高Table height		mm	346
中心孔徑Spindle hole		Φmm	200
盤面T型槽Tslot width		mm	18
伺服馬達Servo motor		FANUC	β30
伺服馬達Servo motor		MITSUBISH	HF303
最小設定單位Min increment		deg	0.001°
減速比Gear ratio			1:80
最高轉速Max.rotation speed		rpm	38
容許切削扭力Output rate torque		kg/m	460
鎖緊壓力Hydraulic resource pneumatic/hydraulic		kg/m²	40
鎖緊扭力Output torque at brake		kg/m	460
分割精度Indexing accuracy		sec	15
重復精度Repeatability		sec	4
產品質量Product quality		kg	850
容許承重Allowable worweight	臥式horizonta	kg	1200
容許負載 Allowable load		kgf-m	7000
		F*L kgf-m	500
		F*L kgf-m	1000
