凸輪式零背隙數控轉臺

凸輪式零背隙數控轉臺

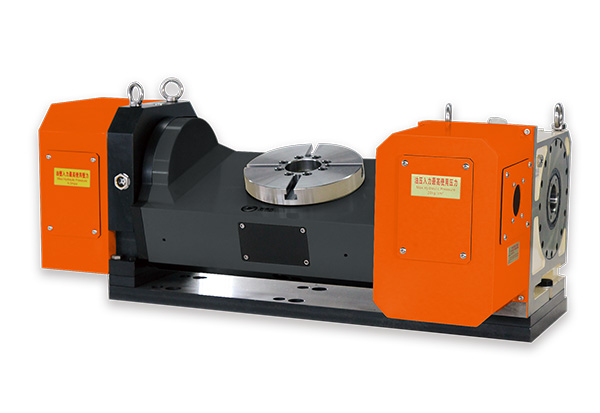

RTE400

精密凸輪式五軸轉臺，產品內部采用凸輪滾子傳動結構，凸輪與滾針軸承預壓無間隙滾動傳動，無滑動摩擦，持續保持無間隙特性，正逆向運動重復精度高，無需定期校準和調整，且具有高剛性、重負載、高效率的特性，產品不會因溫升導致精度不良，提供多軸加工零件品質，能很大程度的降低加工零件的不良率。

18961237225

產品詳情

項目CODE NO型號			單位UNIT	RTE400
工作盤直徑Table diameter			Φmm	400
中心高度Center height			mm	361
中心孔徑Spindle hole			Φmm	90
盤面T型槽Tslot width			mm	14
基凖定位鍵Guide key width			mm
伺服馬達(傾斜旋轉)Servo motor			FANUC	β22/β8
			MITSUBISH	HF204/HF104
最小設定單位Min increment				0.001°
滅速比(傾斜旋轉)Gear ratio				1:901:80
最高轉速M(fèi)ax.rotation speed(3000rpm)			rpm	38
容許切削扭力Output rate torque			kg/m	200
產品質量Product quality			kg	960
鎖緊壓力Hydraulic resource pneumatic/hydraulic		傾斜	kg/m2	40
		旋轉
鎖緊扭力Output torque at brake		傾斜	kg/m	200
		旋轉		200
分割精度Indexing accuracy		傾斜	sec	30
		旋轉		20
重復精度Repeatability		傾斜	sec	8
		旋轉		6
容許承重 Allowable worweight	水平level		kg	300
	傾斜tilt		kg	260
容許負載 Allowable load			kgf-m	2300
			F*L kgf-m	220
			F*L kgf-m	200
